PC10扩散硅压力传感器芯体

您的当前位置: 首 页 >> 产品中心 >> 压力传感器

PC10扩散硅压力传感器芯体

  • 所属分类:压力传感器

  • 品牌:贺迪
  • 点击次数:
  • 发布日期:2019/06/04
  • 在线询价
  • 详细介绍

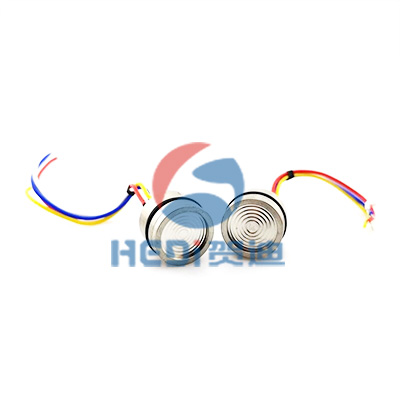

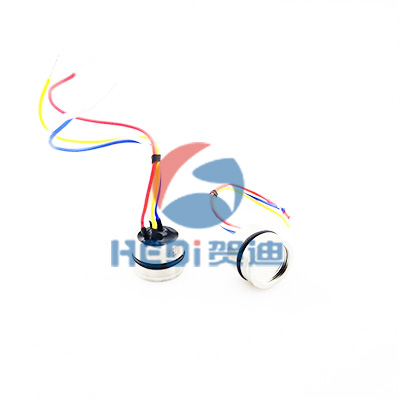

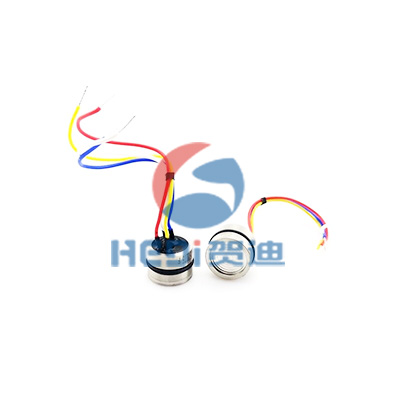

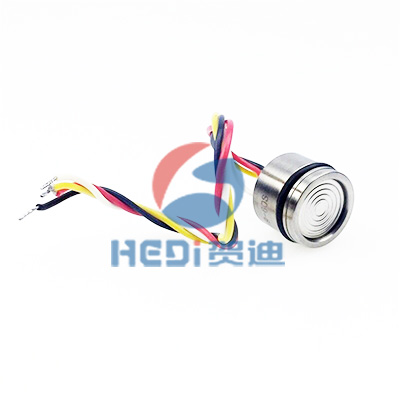

PC10扩散硅压力传感器

产品特点

测量范围宽:0kPa~20kPa…100MPa间可选                                   具有表压、绝压和密封表压形式

恒流/恒压供电                                                           隔离式结构,适用于多种流体介质

输出多种信号:mV(常规)、4~20mA、 0~5V 、0.5~4.5V(比例)、I2C可选   全316L不锈钢材质,钽膜片可选,钛结构可选

Φ19mm标准OEM压力敏感元件                                                     标准外螺纹压力连接可按要求定制

产品用途

工业过程控制:液位测量、气体、液体压力测量;

压力检测仪表:压力校准仪器 、液压系统及开关;

制冷设备和空调系统、航空航海检测。

产品概述

通用型PC10压阻式压力敏感元件

通用型产品外形、装配尺寸及密封方式与国外主流同类产品相一致,有极强的互换性,广泛应用于与不锈钢及氟橡胶相兼容介质的压力检测。



组装型PC10压阻式压力敏感元件

是将通用型PC10型压力敏感元件装入具有标准或特定螺纹的压力接口中组成,经过严格测试和筛选,采用端面密封或水线密封方式,具有灵活的结构形式,与通用型产品有着相通的应用场合,适用于各种不同压力测量产品的组装和生产。



焊接型PC10压阻式压力敏感元件

是将通用型PC10型压力敏感元件装入具有标准或特定螺纹的压力接口中焊接组成,无密封圈,具有灵活的结构形式,比通用型产品有更广的应用场合,适用于各种不同压力测量产品的组装和生产。


齐平膜型PC10压阻式压力敏感元件

是外螺纹和卡箍连接的压力敏感元件,压力接口为G1/2、R1/2、M20X1.5外螺纹和DN25卡箍,氟或硅橡胶圈密封,隔离膜片焊接在前端处,测量范围0kPa~100kPa…35MPa(螺纹连接)和0kPa~100kPa…3.5MPa(卡箍连接),适用于食品、医药、卫生等行业及测量介质有可能结垢场合的压力检测。


防腐型PC10压阻式压力敏感元件

PC10TH压力敏感元件与通用型PC10产品有相同的外形、装配尺寸及密封方式,结构材料上,隔离膜片选用钽材料,壳体为哈氏合金C,配以氟橡胶圈径向密封,适用于有较强腐蚀性介质的压力检测,测量范围为-100kPa~0kPa;0kPa~100kPa…35MPa。

PC10TS压力敏感元件与通用型PC10产品有相同的外形、装配尺寸及密封方式,结构材料上,隔离膜片选用钽材料,壳体为不锈钢316L,配以氟橡胶圈径向密封,适用于腐蚀性介质的压力检测,测量范围为-100kPa~0kPa;0kPa~100kPa…35MPa。

PC10HH压力敏感元件与通用型PC10产品有相同的外形、装配尺寸及密封方式,结构材料为全哈氏合金C材质,配以氟橡胶圈径向密封,适用于有较强腐蚀性介质的压力检测,测量范围为-100kPa~0kPa~100kPa…35MPa。

PC10Ti压力敏感元件与通用型PC10产品有相同的外形、装配尺寸及密封形式。结构使用新型材料钛合金,壳体选用强度高、耐蚀性好的TC4,膜片选用TA1,更适用于海水或有较强腐蚀性介质的压力检测。测量范围-100kPa~0kPa;0kPa~100kPa…70MPa。

PC10Ti压力敏感元件在潮湿的大气和海水介质中工作,其抗蚀性远优于不锈钢产品,对点蚀、酸蚀、应力腐蚀的抵抗力强,对碱、氯化物、氯的有机物品、硝酸、硫酸等有优良的抗腐蚀能力。



可测量负压的表压型PC10压阻式压力敏感元件

可用通用型、组装型、齐平膜型压力敏感元件的表压型来完成低于大气压力的检测,最小可测至-100kPa。

电气性能

供电电源: ≤2.0mA DC;≤10V DC

电气连接: φ0.5mm镀金柯伐引脚或100mm硅橡胶软导线

共模电压输出: 输入的50%(典型值)

输入阻抗: 3kΩ~8kΩ

输出阻抗: 3.5kΩ~6kΩ

响应时间(10%~90%): <1ms

绝缘电阻: 100MΩ,100V DC

允许过压: 1.5倍满量程

膜片材质: 不锈钢316L; TA1(PC10Ti型); Ta(PC10TH型; PC10TS型); 哈氏合金(PC10HH型)

结构性能

壳体材质: 不锈钢316L 钛TC4(PC10Ti型) 哈氏合金(PC10TH型:PC10HH型)

管脚引线: 镀金柯伐

  封   圈: 氟橡胶

  重   量: 约23g(通用型、防腐PC10TH型和PC10TS型); 50g(齐平膜型); 125g(组装式); 13.5g(防腐PC10Ti型)

环境条件

            动: 在10gRMS,(20~2000)Hz条件下无变化

            击: 100g,11ms

介质兼容性: 对结构材料和氟橡胶兼容的液体或气体

基准条件

介质温度: 25±1℃                      环境温度: 25±1℃

        动: 0.1g(1m/s2)Max              湿        度: 50%±10%RH

环境压力: 86~106kPa                         源: 1.5±0.0015mA DC



基本参数

项目*

最小

典型

最大

单位

非线性


±0.15

±0.25

%FS,BFSL

重复性


±0.05

±0.075

%FS

迟滞


±0.05

±0.075

%FS

零点输出


±1

±2

mV DC

满量程输出**

70



mV DC

零点温度误差


±0.75

±1.0

%FS,参比25℃

满度温度误差


±0.75

±1.0

%FS,参比25℃

补偿温度范围

050

工作温度范围

-40125

贮存温度范围

-40125

长期稳定性


±0.2

±0.3

%FS/

* 在基准条件下测试

**量程编码0BG满量程输出≥45mV

量程编码0AG满量程输出≥60mV

量程编码02A,03A,02GY,03GY满量程输出≥45mV

量程编码07A,08A,07GY,08GY满量程输出≥60mV

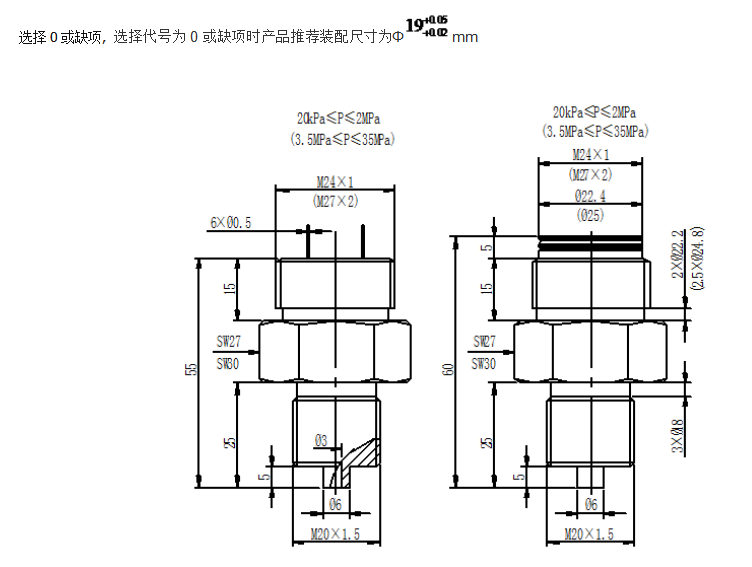

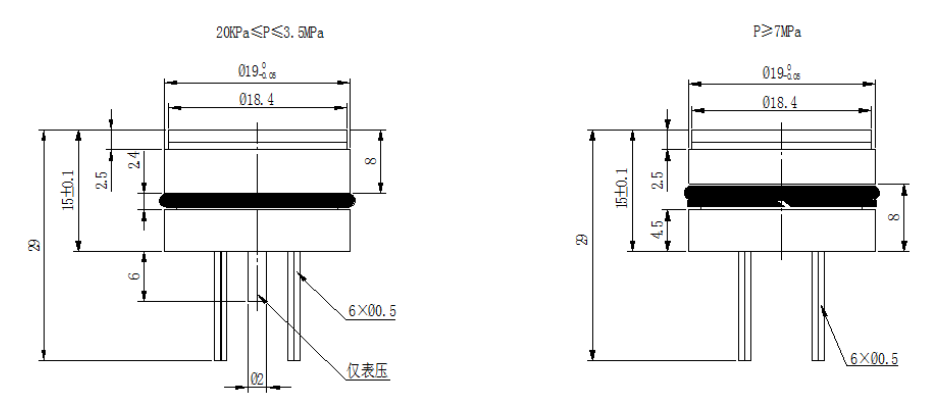

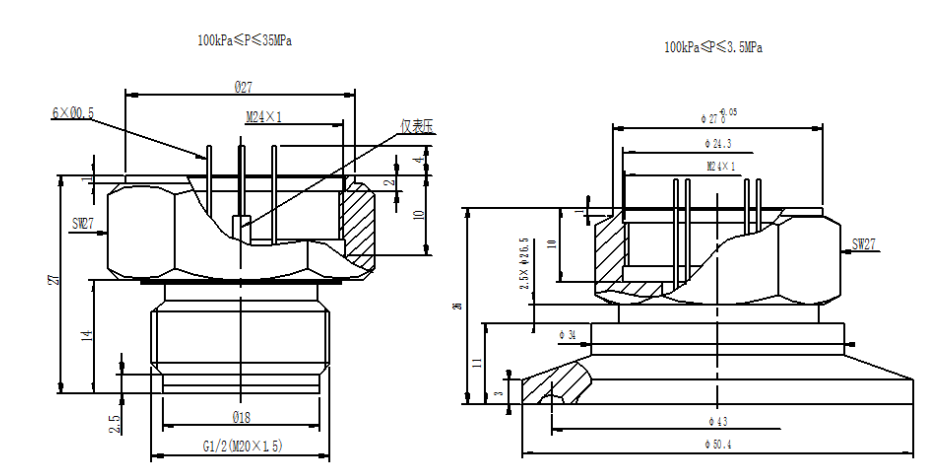

外形结构 (单位:mm)
