HDS202磁致伸缩式静力水准仪

您的当前位置: 首 页 >> 产品中心 >> 静力水准仪

HDS202磁致伸缩式静力水准仪

  • 所属分类:静力水准仪

  • 品牌:贺迪
  • 点击次数:
  • 发布日期:2022/05/31
  • 在线询价
  • 详细介绍

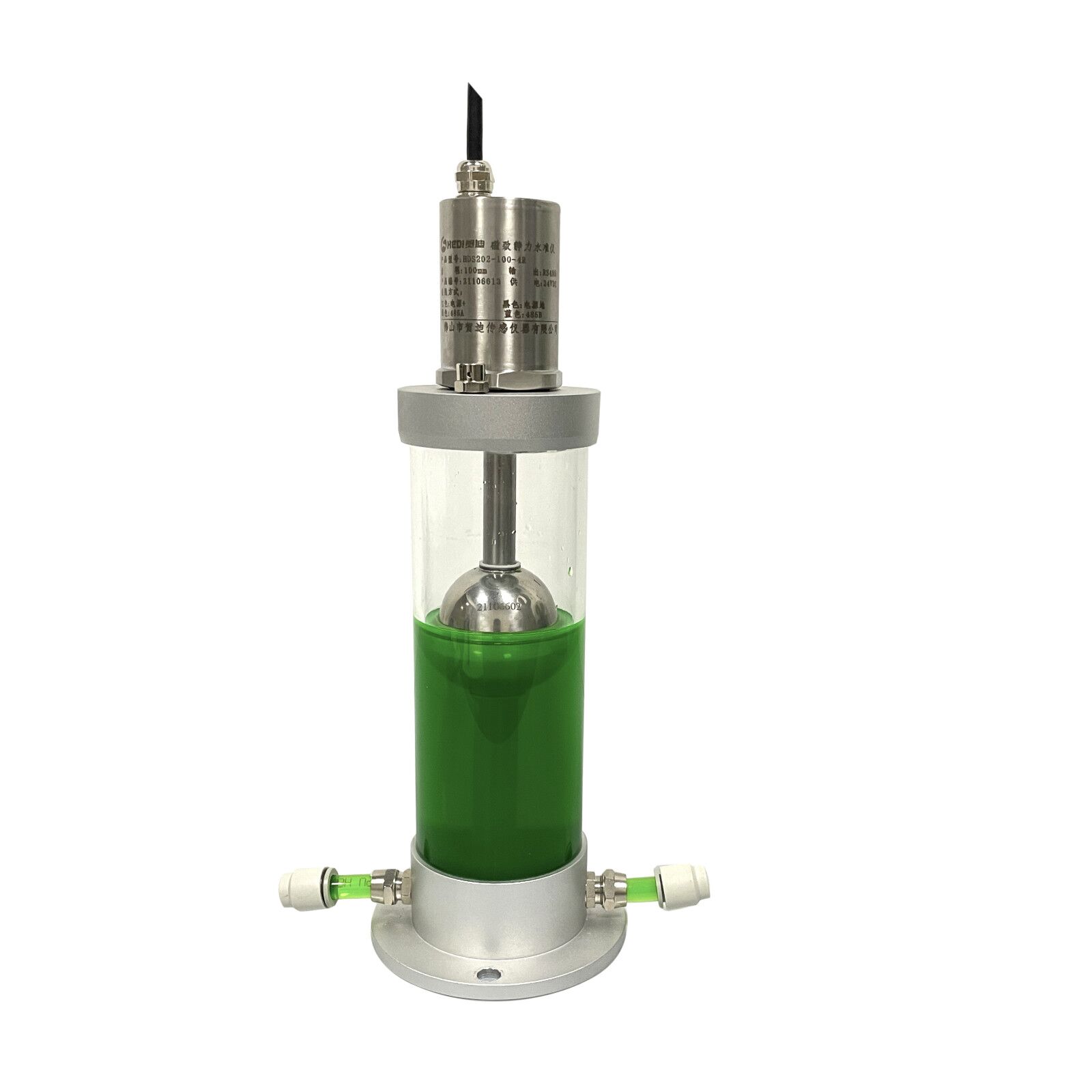

HDS202磁致伸缩式静力水准仪

HDS202静力水准仪是一种高精密液位测量系统,是测量高差及其变化的精密仪器。该系统适用于测量多点的相对沉降。在使用中,多个静力水准仪的容器用通液管连接,每一容器的液位由磁致伸缩式液位传感器检测测出,传感器的浮子位置随液位的变化而同步变化,由此可测出各测点的液位变化量。

主要用于大型储罐、大坝、核电站、高层建筑、基坑、隧道、桥梁、地铁等垂直位移和倾斜的监测。静力水准系统一般安装在被测物体等高的测墩上或被测物体墙壁等高线上,通常采用一体化模块化自动测量单元采集数据,通过有线或无线通讯与计算机连接,从而实现自动化监测。

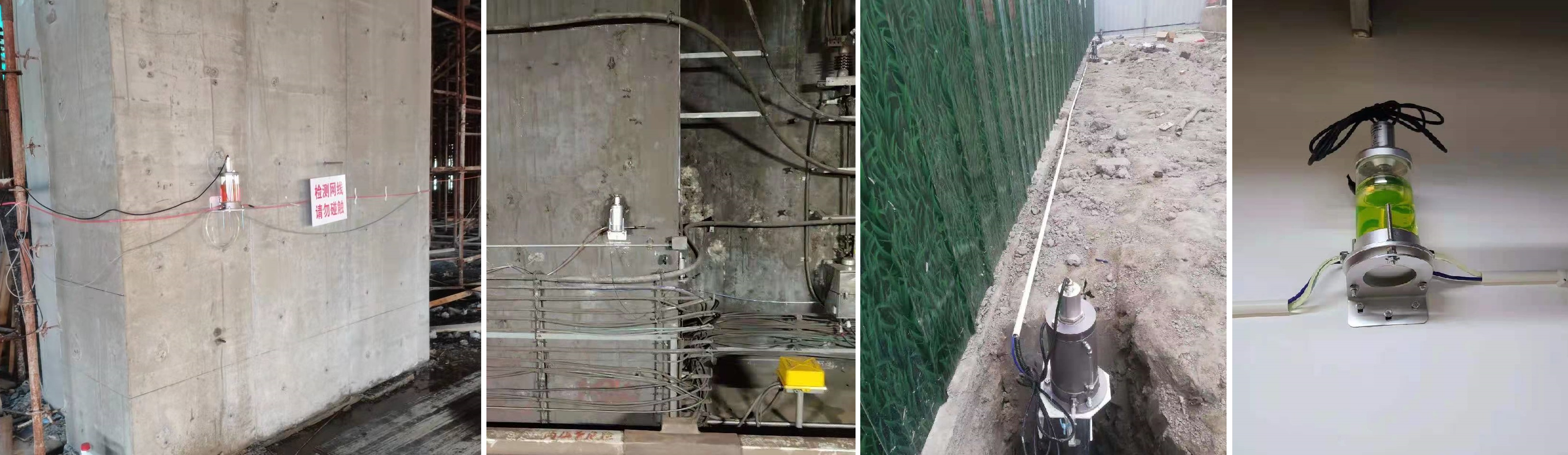

应用领域

轨道交通路基沉降监测

地铁支撑墙沉降监测

隧道上部山体及建筑物

高速公路路基、边坡沉降检测

桥墩、基坑沉降检测

核电站、大型水电站

大坝及水利枢纽、高层建筑的基础

各种结构垂直位移、形变检测

组成结构

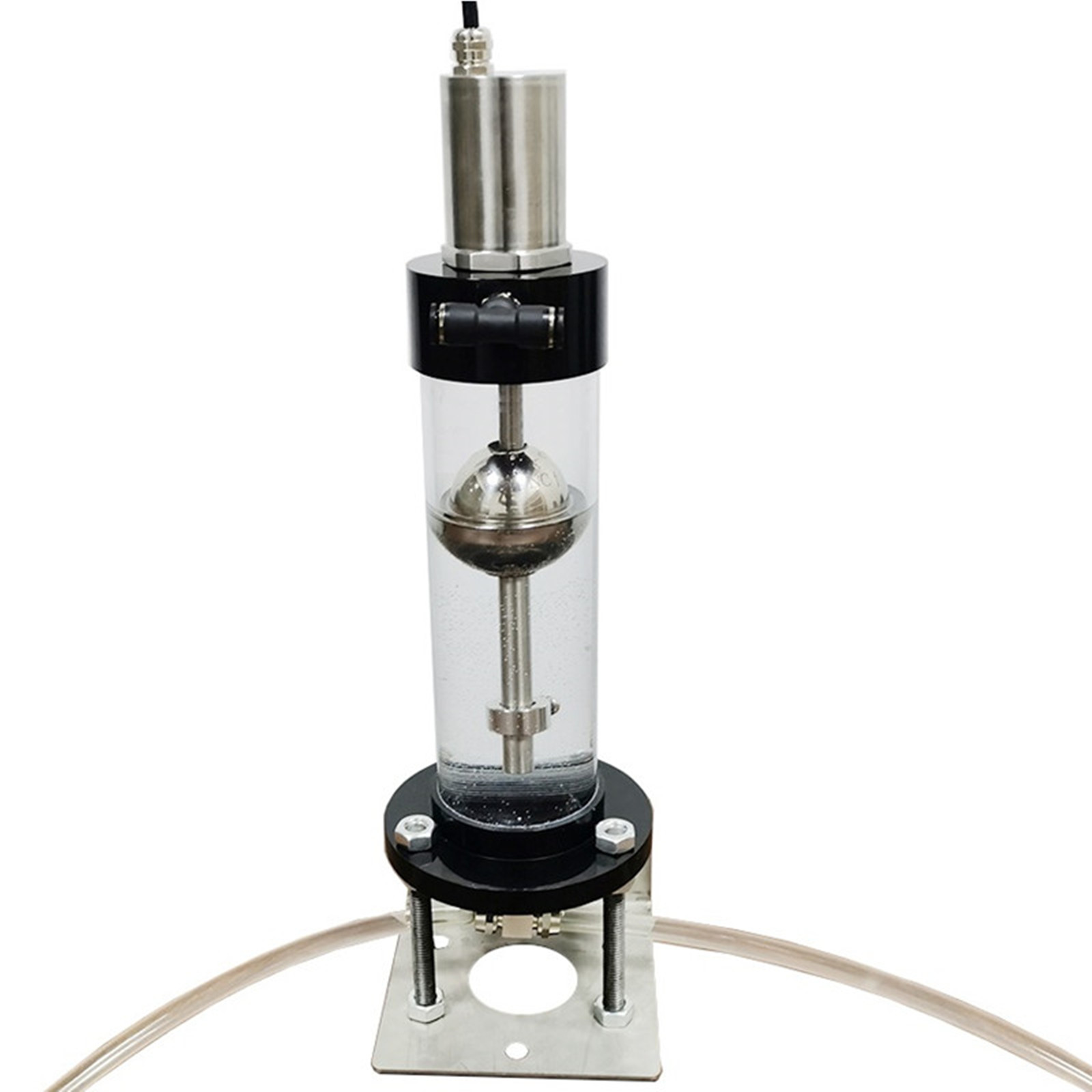

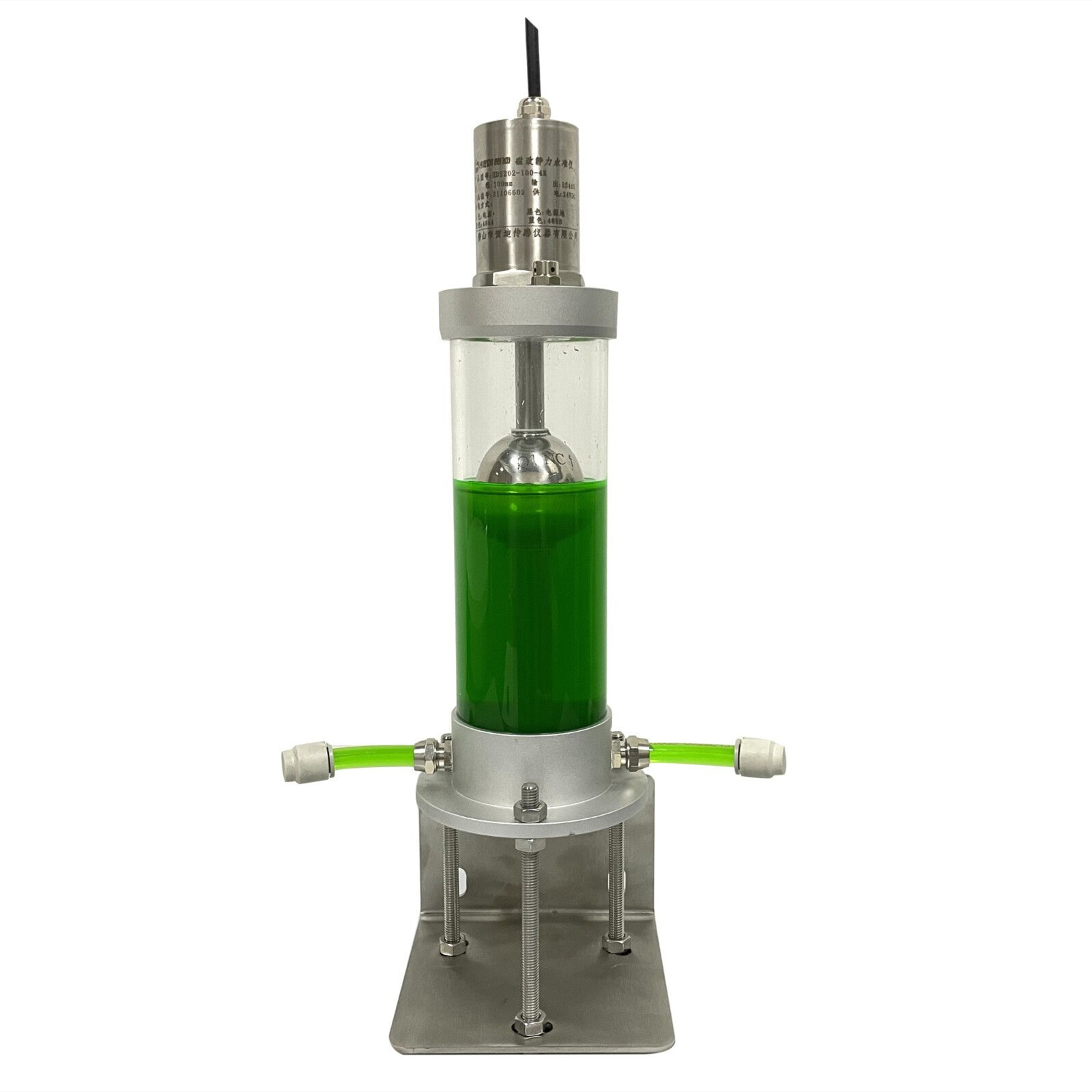

磁致伸缩式静力水准仪是由一个高精度的磁致伸缩液位计,加上储液罐、液位浮子、保护罩、调平支架、联通气管、水管等部件组成。

关键技术

地基沉降是一个缓慢过程,在任何较短时期,反映到储液罐液面的变化都会非常细微,能否实时、精确地检测到这个微小变化,反映出地基的微小沉降,做到防微杜渐,是衡量一个静力水准仪产品好坏的关键,这对系统所集成液位传感器的实时性、精密性提出了极高要求。由于是户外安装,液位传感器的温度系数、防水性、防雷击都是关键技术。另外,静力水准仪整机的安装尺寸和易更换性也是重要的技术指标。

技术指标

测量参数
测量范围:0-100mm~300mm(可定制更大量程)
模拟输出:电流:4~20mA(小/大负载:0/500Ω)

 电压:0~10V (小负载>5k 0hm)

 分辨率:16位D/A
通讯输出:RS485(Modbus-RTU)

传输速率:9600bps (19200 / 4800bps可选)

分 辨 率:0.01mm(可自行选择小数位数)

精  度: ±0.1mm

非线性度: <满量程的±0.05%(小±50μm)

重复精度: <满量程的±0.002%F.S.(小±1μm)

更新频率: 一般10Hz,可定制

电气特性

接线方式: IP68防水接头

输入电压24VDC(±15%)
工作电流: <50mA(随量程变化)

绝缘能力: 500V(信号地与外壳间)

工作条件

环境温度: - 40℃~+85℃

温度/露点: 湿度90%,不能结露

温度系数: <30ppm/℃

防护等级: IP67

结构&材料
传感器头: 铝合金

储 液 罐: 亚克力

安装&附件

安装方向: 竖直,安装斜度不大于5度
安装方式: 螺栓安装,M10X1-3
匀布直径: Φ100mm

静力水准仪安装示意图:

静力水准仪安装示意图

磁致伸缩液位计尺寸图(以100mm行程为例):
