（1）无源信号和有源信号界说

关于电流信号而言，若设备有独立的作业电源线，那它供给的信号输出（比方4-20mA）为有源信号；若设备本身无独立作业电源，它供给的信号为无源信号。三线制外表、四线制外表的输出信号为有源信号，二线制外表输出为无源信号。

（2）怎么收集无源信号和有源信号

①关于有源信号的收集很简单，首要要接通信号源设备的电源（一般有三线制和四线制两种）让设备正常作业，其次将收集设备输入接口的正端和负端分别与信号源设备的正端和负端对应衔接行。

②关于无源信号的收集，首要需求一个直流24V电源（由于供给无源信号的二线制外表无独立的作业电源，当平膜无孔压力变送器需求输出4-20mA信号时，广东压力传感器的作业电压需求外部设备来供给。这个DC24V电源可所以独立电源，也可所以无源信号收集设备配电功能供给）；其次二线制外表、DC24V电源和无源信号收集设备三者之间的应构成正确回路：DC24V电源正极接二线制外表4-20mA输出的正极，二线制外表4-20mA输出的负极接入收集设备4-20mA信号输入端正极，收集设备4-20mA信号输入端负极接DC24V电源负极，这样就构成完整的回路。

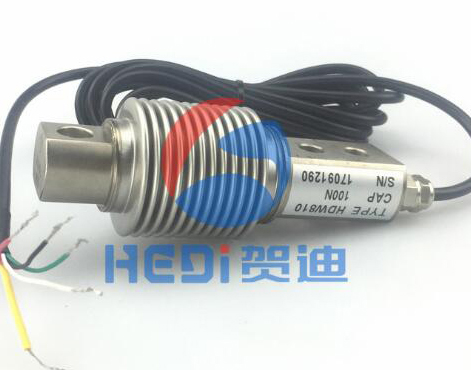

传感器有源和无源信号的区别

（二）有源接点和无源接点（开关量）

（1）无源接点的界说

无源接点俗称干接点或无源开关，干接点是一种电气开关，机械注浆压力变送器具有闭合和断开的两种状况；2个接点之间没有极性，能够交换。

（2）常见的无源接点信号

①各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；

②各种按键；

③各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振荡、烟雾和凝聚传感器；继电器、干簧管的输出。

（3）有源接点的界说

有源接点俗称湿接点或有源开关，具有有电和无电的两种状况；2个接点之间有极性，不能反接。

（4）最常见的有源接点信号

①把以上的干接点信号，接上电源，再跟电源的别的一极作为输出，便是有源节点信号。工业操控上常用的湿接的电压规模是DC0-30V，规范的是DC24V；电气设备二次回路中一般的湿接的电压规模是AC110-380V，常用AC220V或AC380V湿接点。

②把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需求带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也能够跟gnd构成回路；才干驱动远方的光耦。

③NPN三极管的集电极输出和VCC。

④达林顿管的集电极输出和VCC。

⑤红外反射传感器和对射传感器的输出。

（5）无源接点的长处

在工业操控范畴应用中，因无源接点（干接点）无极性限制，其数量远多于有源接点，无源接点有如下长处：

①随便接入，下降工程成本和工程人员要求，提高工程速度。

②处理干接点开关量数量多。

③衔接干接点的导线即便长期短路既不会损坏本地的操控设备，也不会损坏远方的设备。

④接入简单，接口简单统一。

第二部分

1.无源节点的界说：无源开关；具有闭合和断开的2种状况；2个节点之间没有极性，能够交换；常见的无源节点信号有：（1）各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；（2）各种按键；（3）各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振荡、烟雾和凝聚传感器；（4）继电器、干簧管的输出；

2.有源节点的界说是：有源开关；具有有电和无电的2种状况；2个接点之间有极性，不能反接；最常见的有源节点信号是：（1）把以上的干节点信号，接上电源，再跟电源的别的一极，作为输出，便是有源节点信号；工业操控上，常用的湿节点的电压规模是DC0～30V，比较规范的是DC24V；AC110～220V的输出也可所以有源节点，尽管这样做比较少。

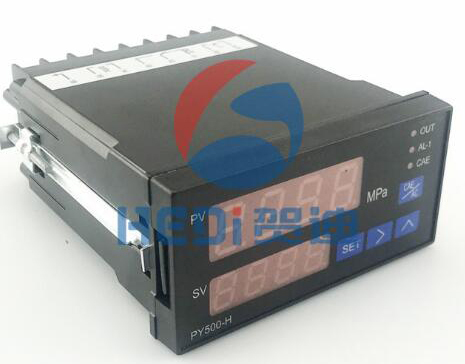

现在现场外表和二次外表相连如采用二线制信号，一般是4－20mA，此信号分为有源和无源二种，有源：4－20mA中已有现场外表供给带有电压的信号。

无源：需二次外表供给配电（DC24V）和现场外表串联，构成二线制4－20mA的回路，才干正常作业，如二次外表不带配电是不能产生回路，也就没有电流回路信号了。

二线制外表回路最大电流在小于25mA之内，电压又是固定的DC24V，那么功率也就在此规模之内，如现场外表功耗大于此，那二线制就不能供给此能量，所以只有采用电源单独供电，信号单独输出的方式，也便是四线制信号方式。

有源和无源是相关于变送器来说的，变送器供给24V的为有源（四线制），变送器不供给24V的为无源（两线制）。

有源是指各类变送器或许信号源等设备现已一组供电回路给它供电。直接输出一组4～20mA正负两线的信号回路，给收集设备直接丈量。

无源是指各类变送器或许信号源等设备没有供电回路给它供电。必须要有收集设备供给它作业电源，才能够输出一组4～20mA正负两线的信号回路，给收集设备直接丈量。
