广东压力传感器“接线方法”

发布日期:2020-11-17 作者: 点击:

广东压力传感器的接线一向是客户采购过程中咨询颇多的问题,很多客户都不知道传感器如何连线,其实各种传感器的接线方式基本都是一样的,压力传感器一般有两线制、三线制、四线制,有的还有五线制的。

      压力传感器两线制比较简单,一般客户都知道怎么接线,一根线连接电源正极,另一个线也是信号线经过仪器连接到电源负极,这种是简单的,压力传感器三线制是在两线制基础上加了一个线,这根线直接连接到电源的负极,较两线制麻烦一点。四线制压力传感器肯定是两个电源输入端,另外两个是信号输出端。四线制的多半是电压输出而不是4~20mA输出,4~20mA的叫压力变送器,多数做成两线制的。压力传感器的信号输出有些是没有经过放大的,满量程输出只有几十毫伏,而有些压力传感器在内部有放大电路,满量程输出为0~2V。至于怎么接到显示仪表,要看仪表的量程是多大,如果有和输出信号相适应的档位,可以直接测量,否则要加信号调整电路。五线制压力传感器与四线制相差不大,市面上五线制的传感器也比较少。

螺纹类型

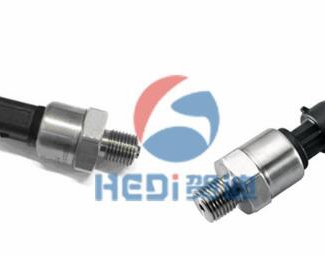

HDP702高压压力传感器


压力传感器的螺纹有很多种,常见的有NPT、PT、G、M,都是管螺纹。

NPT 是 National (American) Pipe Thread 的缩写,属於美国压力传感器标准的 60 度锥管螺纹,用于北美地区.国家标准可查阅 GB/T12716-1991

PT 是 Pipe Thread 的缩写,是 55 度密封圆锥管螺纹,属惠氏压力传感器螺纹家族,多用於欧洲及英联邦国家.常用於水及煤气管行业,锥度规定为 1:16。国家标准可查阅 GB/T7306-2000

G 是 55 度非螺纹密封管螺纹,属惠氏压力传感器螺纹家族.标记为 G 代表圆柱螺纹。国家标准可查阅 GB/T7307-2001

M 是公制普通螺纹,如M20*1.5表示直径为20mm,螺距为1.5,如客户无特殊要求,压力传感器一般为M20*1.5螺纹。

另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径,单位是英寸。行内人通常用分来称呼螺纹尺寸,一寸等于8分,1/4 寸就是2分,如此类推。G 好像就是管螺纹的统称(Guan),55、60度的划分属于功能性的,俗称管圆。螺纹由一圆柱面加工而成。

ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管压力接头都是这样的,老国标标注为Rc

公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是压力传感器螺纹最大的区别,公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。公制螺纹用公制单位,美英制螺纹用英制单位。

管螺纹主要用来进行压力管道的连接,其内外螺纹的配合紧密,压力传感器管螺纹有直管与锥管两种。公称直径是指所连接的压力管道直径,显然螺纹大径比公称直径大。 1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸。
