HDP601投入式液位变送器

您的当前位置: 首 页 >> 产品中心 >> 液位变送器

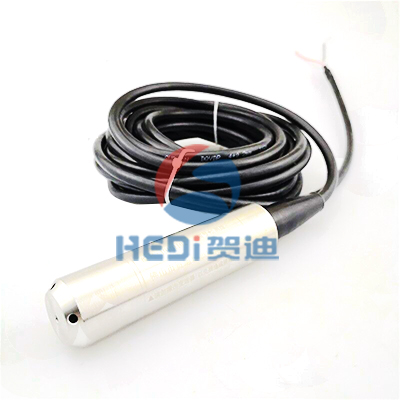

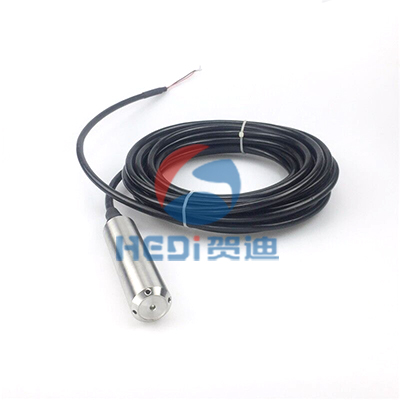

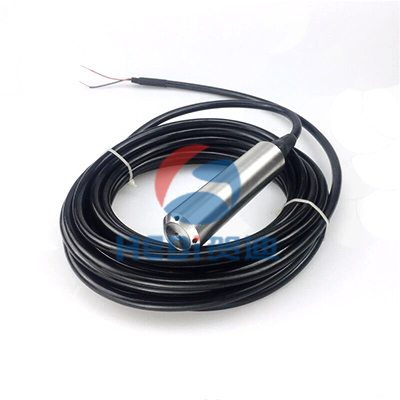

HDP601投入式液位变送器

  • 所属分类:液位变送器

  • 点击次数:
  • 发布日期:2019/05/29
  • 在线询价
  • 详细介绍

协议水位变送器

    HDP601标准型    HDP601S数显型
    HDP601系列投入式液位变送器采用高精度扩散硅或单晶硅感压芯片,316不锈钢结构,可选配四位数字显示表头直接现场显示液位;主要适用于河流、地下水位、水库、水塔及盛液容器等的液位测量与控制。


产品概述及特点:
   A、采用进口扩散硅或单晶硅感压芯片;
   B、选进的贴片工艺,具有零点、满量程补偿,温度补偿;
   C、高精度和高稳定性放大集成电路;
   D、全封焊结构、抗冲击、耐疲劳、可靠性高;
   E、输出信号多样化(通用的模拟量输出、数字RS485/RS232输出、GPRS无线传输);
   F、结构小,外径最小可达26mm;
   G、电气连接采用特殊灌封工艺,配套3芯导气屏蔽电缆,防护等级达国家IP68标准


产品应用:
   A、水/油箱、水/油槽的液位测量;
   B、水井、水塔、河流、水库的水位测量;
   C、污水处理设备、海洋水位、地下水监测;


产品主要参数:
   被测介质: 液体(弱腐蚀性)
   量    程: 100mmH2O~100mH2O、500mmH2O~500mH2O (水位高/深度,最小量程为500mmH2O)
   输    出: 模拟量输出:4~20mA(二线制/三线制)、0~5VDC、0~10VDC、0.5~4.5VDC、1~5VDC、1~10VDC等(三线制)
              数字量输出:RS485、RS232、无线短距离(视距2000米)网络传输、GPRS无线传输
   综合精度: ±0.25%FS、±0.5%FS
   供    电: 24V Dc(12~36VDC)
   绝缘电阻: ≥1000 MΩ/100VDC
   负载电阻: 电流输出型:最大800Ω;电压输出型:大于50KΩ
   介质温度: -20~85℃
   环境温度: -20~85℃
   储存温度: -40~90℃
   相对湿度: 0~95% RH
   密封等级: IP68
   过载能力: 150%FS
   响应时间: ≤5mS
   稳 定 性: ≤±0.15%FS/年
   振动影响: ≤±0.15%FS/年(机械振动频率20Hz~1000Hz)
   电气连接: 4/5芯导气屏蔽电缆全密封;标准配线为量程长度加2米
   压力连接: 投入式
   连接螺纹材料: 304/316L不锈钢

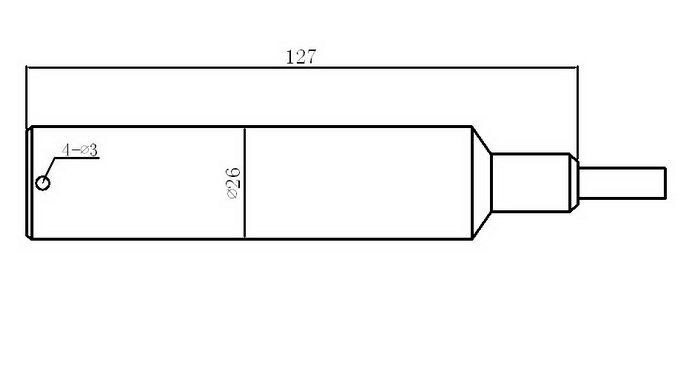

传感器尺寸图(单位mm):
HDP601液位传感器尺寸图
选型说明:
   HDP601-1mH2O-mA-B-3M
   量程:0-1米水位高;输出:4~20mA;精度:0.25%FS;配线长度:3米;结构类型:直接出线型
   HDP601S-10mH2O-10V-C-DN50-12M
   量程:0-10米水位高;输出:0-10VDC;精度:0.5%FS;安装方式:DN50法兰;配线长度:12米;结构类型:带显示型

设计原理:所测量介质产生压力跟液位高度成正比的原理,经过温度补偿和线性校正,转换成标准信号(如:4-20mADC
、RS485)输出.
                                                                                                  RS485 MODBUS-RTU协议水位变送器rs485通讯输出协议遵守MODBUS通信协议,采用了MODBUS协议中的子集中RTU方式.RS485半双工工作方式.串行数据格式:
串口设置:无校验,8位数据,1位停止位.
举例:9600,N,8,1 含义:9600bps,无校验,8位数据位,1位停位.
本变送器支持的串口波特率为:1200,2400,4800,9600,19200,38400,57600,115200
